聚氨酯滚轮内生热解决方案
聚氨酯（PU）内生热（Heat Build-up / Hysteresis）已经成为高端聚氨酯滚轮、AGV驱动轮、盾构机、煤矿单轨吊、过山车轮等领域最重要的研发方向之一。
结合近两年的国内外材料公司以及行业产品，目前的发展方向主要有下面几类：
1. 低滞后（Low Hysteresis）配方 —— 目前最主流
这是目前效果最明显，也是国外厂家重点发展的方向。

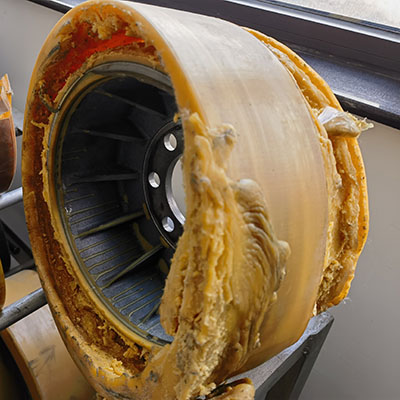

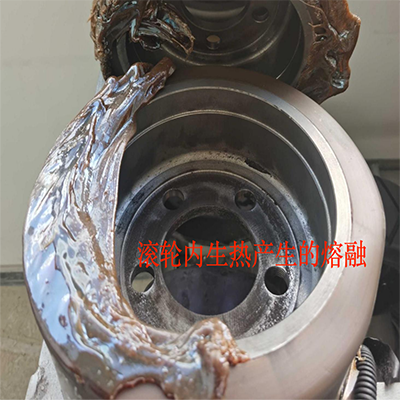

内生热的本质是：聚氨酯不断压缩→恢复一部分机械能没有恢复，而变成热量。
因此重点就是 降低Loss Factor（tanδ）。
目前主要的方法包括：
① NDI体系
如：• Covestro Vulkollan
• Philson NDI
• Falconium
• Vulkthan®
都属于这一类。NDI最大的优势：
• 回复速度快
• 回弹高
• 分子链刚性高
• hysteresis非常低
因此：同样速度下，普通MDI：80℃，NDI：55~65℃，很多过山车轮已经全部采用NDI体系。
② 改性MDI体系
这是现在增长最快的方向。原因：NDI太贵。很多厂家开始做：
• Modified MDI
• Special Prepolymer
• High resilience prepolymer
通过：
• 控制NCO
• 调整分子量
• 调整软段比例
使：tanδ下降20~40%。目前很多物流AGV轮都是这个方向，威斯卡斯的Wicthan® 高性能聚氨酯就属于这种技术。
2. 优化软段（Soft Segment）
国外最近几年大量研究：以前：Polyester Polyol（聚氨酯多元醇）
逐渐改成：
• Polyether（聚醚）
• PTMG
• PPG+PTMG混合
• 新型聚碳酸酯Polyol
原因：提高：
• 回弹
• 动态疲劳寿命
• 降低生热
很多国外论文都证明：PTMG体系比普通聚酯体系：内生热下降15~30%。
3. 微纳米填料
这是最近几年论文很多，但真正产业化的不算太多。例如加入：
• 石墨烯
• 六方氮化硼（h-BN）
• 氮化铝（AlN）
• SiC
• 纳米SiO₂
目的不是减少发热。而是：提高导热率。
普通PU：导热系数≈0.2 W/m·K；加入导热填料：可以做到：0.6~2 W/m·K，热更快散出去。这一方向在：新能源汽车电池包，高速滚轮越来越热门。
4. 动态交联网络（Dynamic Network）
这是2025~2026比较新的研究热点。特点：利用：
Dynamic Urethane Bond（动态聚氨酯粘接剂）使：聚氨酯网络能够重新排列。
优点：
• 应力更均匀
• 热集中降低
• 疲劳寿命提高
目前主要还是高校研究。距离大量工业应用还有几年。
5. 分子设计降低内耗
国外材料公司现在越来越强调：不是提高硬度。而是：提高：Elastic Recovery（弹性恢复）减少：Energy Loss。
典型方法：
• 控制Hard Segment尺寸
• 微相分离优化
• 结晶度优化
• 调整Chain Extender比例
目标都是：降低tanδ。比如威斯卡斯的高耐磨Blicthan® 高性能聚氨酯用的就是这个技术。

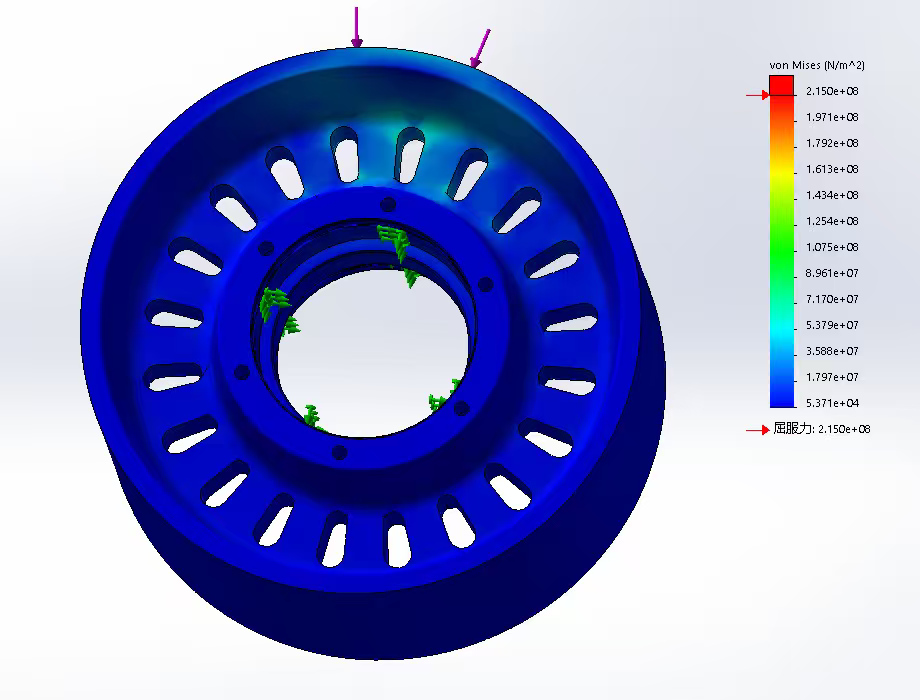

6. 有限元+内生热模拟（目前国际最热门）
以前：都是做出来再测试。现在：很多企业已经：先模拟。例如：
ABAQUS（有限元分析）；ANSYS（分析系统），MSC Marc（一款分析软件）
结合：
• DMA数据
• tanδ
• Payne Effect
• WLF
建立：Thermo-mechanical Coupling（热机械耦合）
预测：轮子运行30分钟以后：中心温度是多少。这已经是欧美高端滚轮公司的常规开发流程，威斯卡斯也正在做。
7. 结构设计（比材料还重要）
很多人一直关注材料。其实：国外越来越重视轮子的结构。
例如：空腔设计，降低：压缩量。钢芯优化，增加：散热面积。花纹增加：空气流动。
我们的轮毂设计可快速带走轴承和材料中的热量，防止因过热而导致的所有故障。比传统实心钢：
1、制载重轮轻70%，
2、显著降低维护负担和运输成本约65%
3、使用寿命比传统实心钢轮毂延长2倍
4 、减少因收缩膜或其他碎屑造成的车轮卡滞
5、有效降低内生热

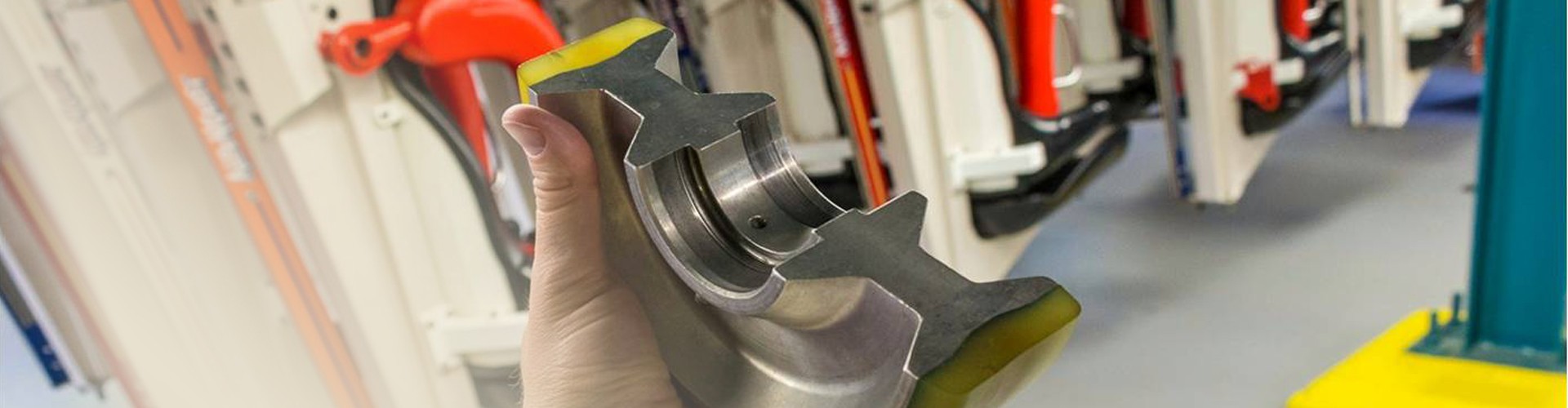

8.聚氨酯胶层厚度
很多人越厚越耐磨。实际上：越厚：内生热越高。威斯卡斯的很多高速轮：宁可PU薄一点钢芯厚一点。
未来2~5年最值得关注的技术方向
如果按照成熟度排序，我认为是：
技术方向 成熟度 降低内生热效果
NDI体系 ★★★★★ ★★★★★
改性MDI低滞后体系 ★★★★★ ★★★★☆
PTMG/聚碳酸酯多元醇 ★★★★☆ ★★★★☆
导热填料（BN、AlN等） ★★★★☆ ★★★☆☆
动态交联聚氨酯 ★★☆☆☆ ★★★★☆（潜力大）
AI+有限元热分析 ★★★★☆ 间接提升设计能力
威斯卡斯结合了最新的技术和理念，推出了6大滚轮配方，高Vulkthan®、高速Vogthan®、高回弹Wicthan®、高耐磨Blicthan® 、抗静电Wscsber® 、低摩擦Mcnyon® ，我们可以为不同客户不同行业提供全面的滚轮解决方案，欢迎联系我们。
