Wscsber®
Wscsber®

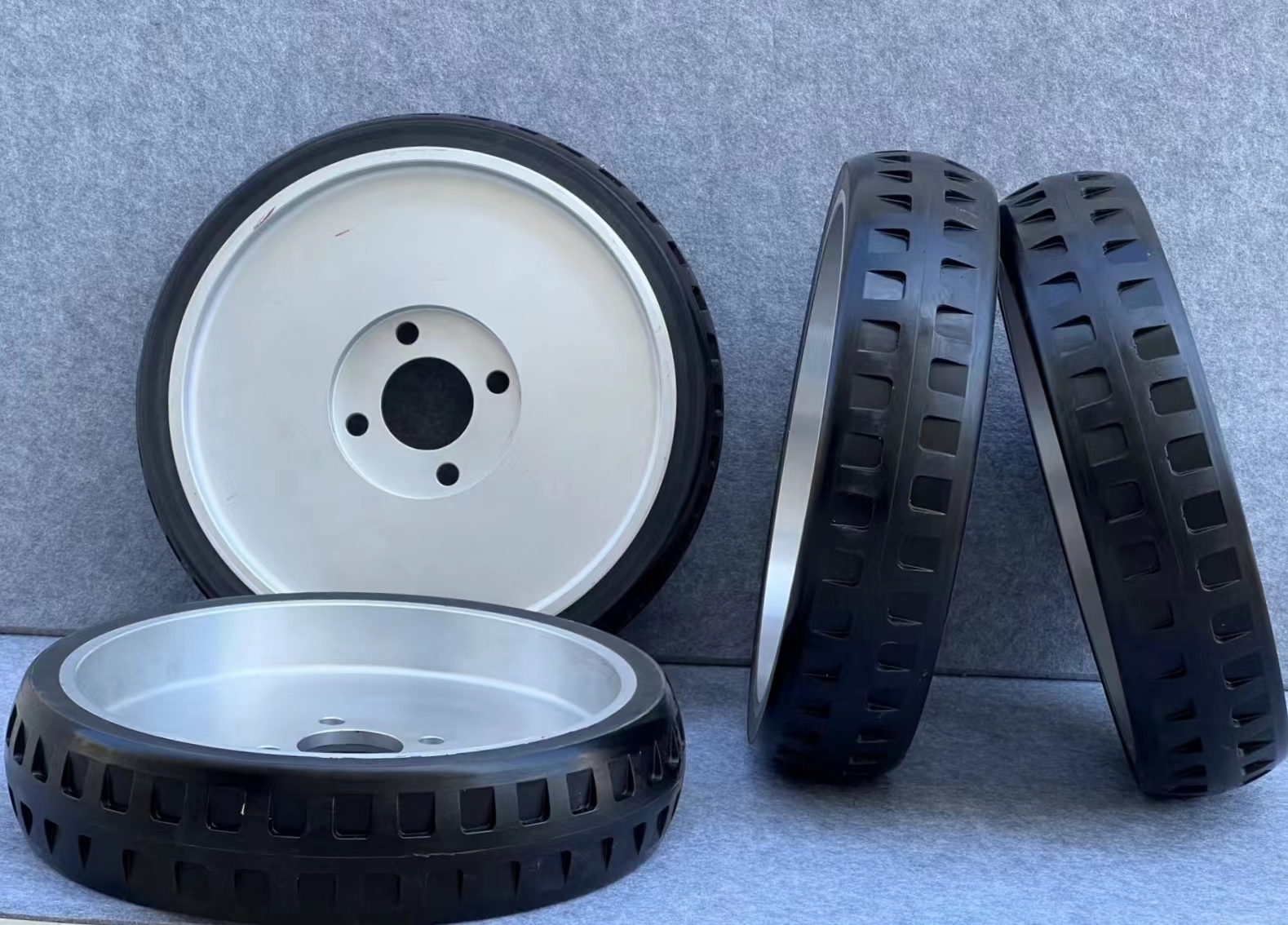

Wscsber®：改性天然橡胶，可加或不加防静电剂。运行安静、保护地面、弹性高、减震好；内生热低，抗屈挠龟裂；可用于很高速度（如汽车轮胎），但承载能力相对较低。
应用工况
- 典型设备：轻型 AGV 驱动轮，电子与半导体厂房、医院、办公及零售场所的搬运设备。
- 载荷与速度：轻载至中载，可高速运行。
- 环境：安静的室内环境、精装或易损地面；静电敏感区域可选防静电型。
- 低温：长期使用温度下限为六种材料中最低（见下表）。
材料参数
| 性能 | 测试方法 | 单位 | 典型值 |
|---|---|---|---|
| 密度 | — | g/cm³ | 0.93–1.05 |
| 拉伸强度 | ASTM D 412（GB/T 528） | MPa | 22–30 |
| 断裂伸长率 | ASTM D 412（GB/T 528） | % | 450–700 |
| 300% 模量 | ASTM D 412（GB/T 528） | MPa | 8–16 |
| 撕裂强度 | ASTM D 624（GB/T 529） | kN/m | 60–100 |
| 冲击回弹 | ASTM D 2632（Lüpke，GB/T 1681） | % | 70–85 |
| 压缩永久变形（70℃×24 h，25% 压缩） | ASTM D 395（GB/T 7759） | % | ≤15 |
| 长期使用温度 | — | ℃ | -50 ~ +80 |
| 短时峰值温度 | — | ℃ | +90 |
注：典型值为实验室试样数据，仅供选材参考；整轮性能与轮径、胎面厚度及工况有关。
